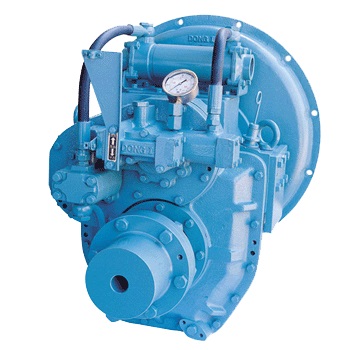

DMT140H

Schiffswendegetriebe mit hydraulisch gesteuerten Mehrscheibenkupplungen.
Grauguss-GehÃ¤use, Varianten mit unterschiedlichem vertikalen Achsversatz und direkter Anflanschung.
Maximaler Drehmoment & Untersetzung in VorwÃ¤rtsgang und Ruekwaertsgang gleichermaÃŸen.
Wartungsfreundlich & robuste Konstruktion.
Praezisionsverzahnung fuer Langlebigkeit und ruhiger Laufkultur.
Notlaufeigenschaft Go Home Funktion.
Verschiedene Betriebsanwendungen fÃ¼r leichte, mittelschwere und schwere Arbeitsschiffahrt und auch Freizeitboote.
Strenge QualitÃ¤tskontrollen nach ISO 9001.

MARINE TRANSMISSION CATALOGUE

DOWNLOADS

Downloads

Dimension (PDF)

Dimension (CAD)

Mass elestic data

MAX HP EINGABE

Modell	Untersetzungsverhältnis	Max. Eingang Drehmoment (Kg,m)	Max. Eingang rpm	Power-rpm		1800 rpm		2100 rpm		2300		Trockengewicht (kg)
Modell	Untersetzungsverhältnis	Max. Eingang Drehmoment (Kg,m)	Max. Eingang rpm	Kw	Hp	Kw	Hp	Kw	Hp	Kw	Hp	Trockengewicht (kg)
DMT140H	1.97	130	2800	0.133	0.178	239	321	280	375	306	411	250
DMT140H	2.57	130	2800	0.133	0.178	239	321	280	375	306	411	250
DMT140H	3.03	130	2800	0.133	0.178	239	321	280	375	306	411	250
DMT140H	3.46	130	2800	0.133	0.178	239	321	280	375	306	411	250

SERIENAUSSTATTUNG

GehÃ¤use SAE #3, 2 und SAE # 1.
Motorangepasste Gummikupplung.
Ã–lkÃ¼hler mit Anode montiert auf Konsole.
Mounting brackets(Plate Type for welding) .
Propeller shaft flange .
Klemmteilen zur Verbindung der Steuerleitung.

OPTIONEN

Ventil-Laufwerk fÃ¼r Navigations bei niedriger Drehzahl.
Elektrische Control Valve.

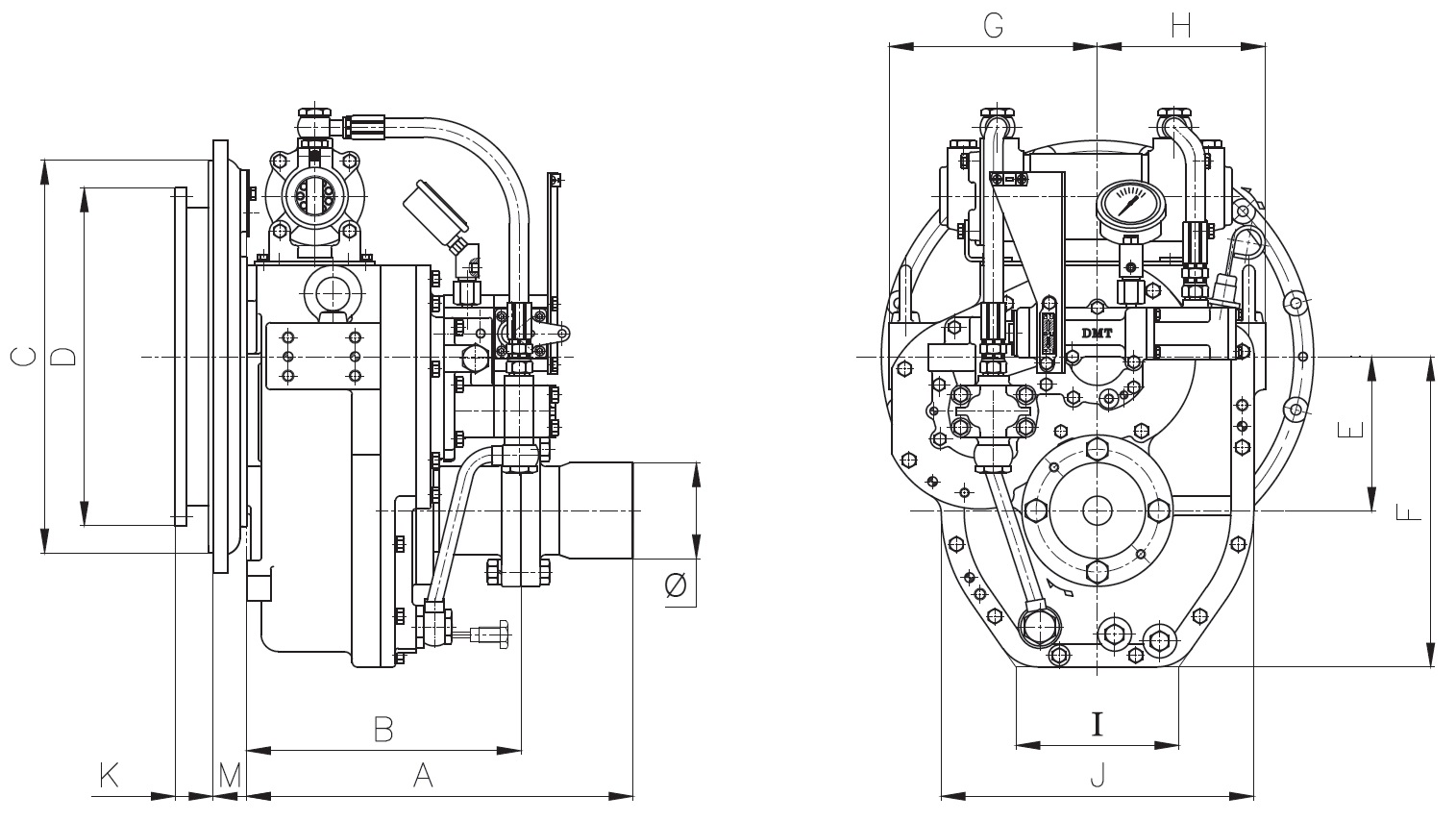

ABMESSUNGEN

Model	A	B	E	F	G	H	I	J	Ø
DMT140H	496	344	195	388	249	197	224	386	140

Model	Housing	Driving ring	C	D	M (1)	M (2)	K
DMT140H	SAE#1	14"	511	466	75	-	25
DMT140H	SAE#2	11.5"	447	325	35	-	39
DMT140H	SAE#3	11.5"	409	325	35	-	39
DMT140H	SAE#4	10"	361	314	50	-	53

SAE KUPPLUNG

No	Sae Kupplung	Ausgangskupplung	K	M
No	Sae Kupplung	Ausgangskupplung	Standard	Gummiblocktyp	Zweistufiger Typ	Centa Flexible Type
1	SAE#1	14"	25.4	-	75	-
2	SAE#2	11.5"	39.6	-	35	-
3	SAE#3	11.5"	39.6	-	35	-

OUTPUT-KUPPLUNG

Model	A	B	C	D	E	F
DMT140H	ф 130 + 0.03	ф 170	ф 198	20	-5	6- ф 16 + 0.1

EINGABEKUPPLUNG

Model	A	B	C	D	E	F	G	H	K
DMT140H	ф 75 -0.02	ф 100	ф 117	4	10	20	ф 10.9 +0.03	6 - M10 P1.25	34.6
