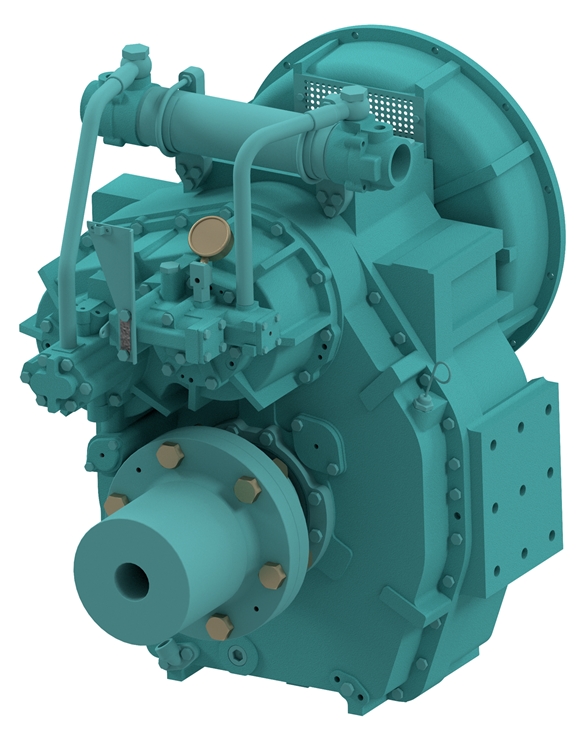

DMT330DL

Schiffswendegetriebe mit hydraulisch gesteuerten Mehrscheibenkupplungen.
Grauguss-GehÃ¤use, Varianten mit unterschiedlichem vertikalen Achsversatz und direkter Anflanschung.
Maximaler Drehmoment & Untersetzung in VorwÃ¤rtsgang und Ruekwaertsgang gleichermaÃŸen.
Wartungsfreundlich & robuste Konstruktion.
Praezisionsverzahnung fuer Langlebigkeit und ruhiger Laufkultur.
Notlaufeigenschaft Go Home Funktion.
Verschiedene Betriebsanwendungen fÃ¼r leichte, mittelschwere und schwere Arbeitsschiffahrt und auch Freizeitboote.
Strenge QualitÃ¤tskontrollen nach ISO 9001.

MARINE TRANSMISSION CATALOGUE

DOWNLOADS

Downloads

Dimension (PDF)

Dimension (CAD)

Mass elestic data

MAX HP EINGABE

Modell	Untersetzungsverhältnis	Max. Eingang Drehmoment (Kg,m)	Max. Eingang rpm	Power-rpm		1800 rpm		2100 rpm		2300		Trockengewicht (kg)
Modell	Untersetzungsverhältnis	Max. Eingang Drehmoment (Kg,m)	Max. Eingang rpm	Kw	Hp	Kw	Hp	Kw	Hp	Kw	Hp	Trockengewicht (kg)
DMT330DL	2.61	310	2300	0.318	0.426	573	769	668	896	732	982	768
DMT330DL	3.10	310	2300	0.318	0.426	573	769	668	896	732	982	768
DMT330DL	3.56	298	2300	0.305	0.410	550	738	642	862	703	943	768
DMT330DL	4.13	292	2300	0.300	0.402	539	723	630	845	690	926	768
DMT330DL	4.59	286	2300	0.293	0.394	529	710	617	828	676	907	768

SERIENAUSSTATTUNG

GehÃ¤use SAE #1, und SAE # 0.
Motorangepasste Gummikupplung.
Ã–lkÃ¼hler mit Anode montiert auf Konsole.
Mounting brackets(Plate Type for welding) .
Propeller shaft flange .
Klemmteilen zur Verbindung der Steuerleitung.

OPTIONEN

Ventil-Laufwerk fÃ¼r Navigations bei niedriger Drehzahl.
Elektrische Control Valve.

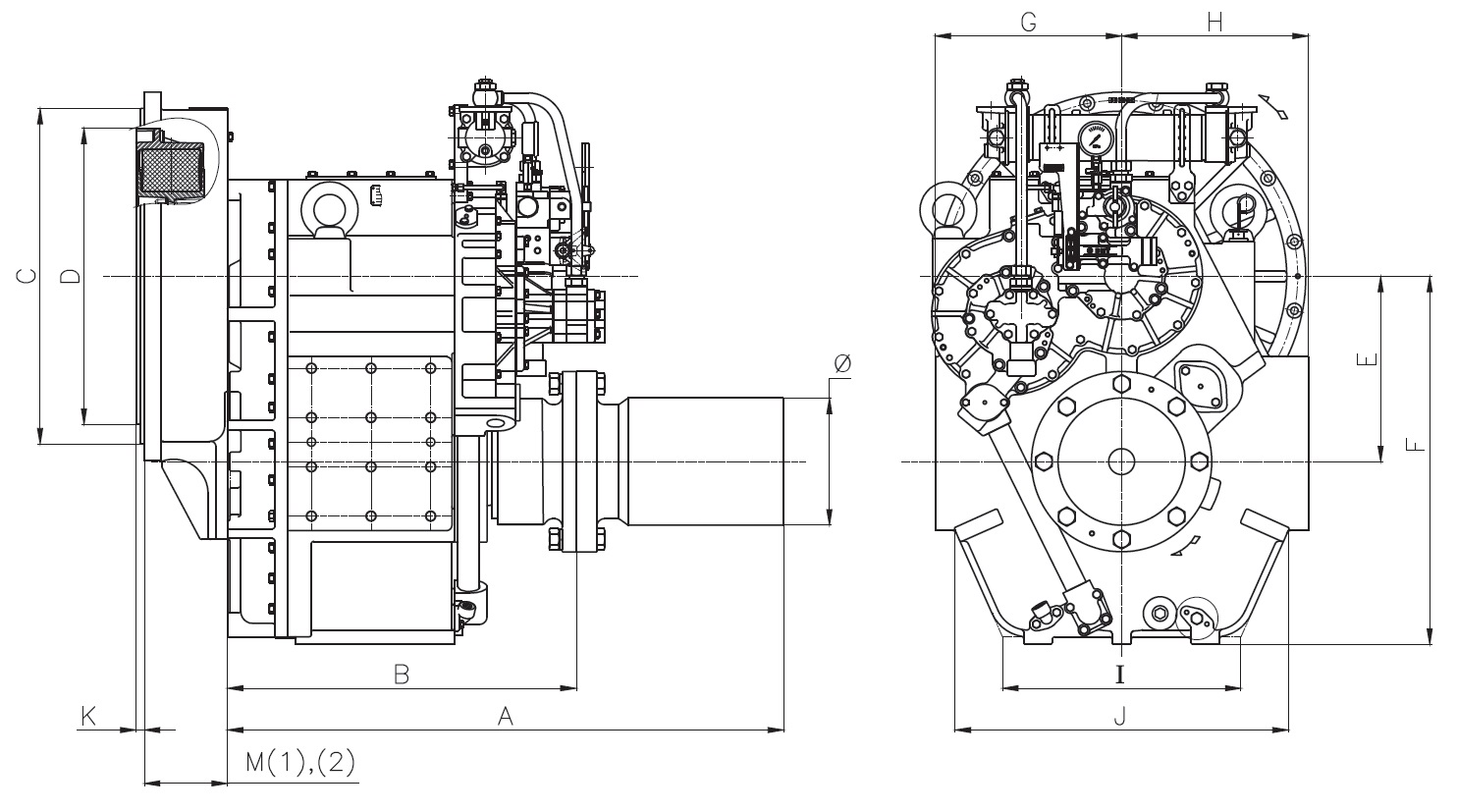

ABMESSUNGEN

Model	A	B	E	F	G	H	I	J	Ø
DMT330DL	689	469	319	647	330	330	428	570	220

Model	Housing	Driving ring	C	D	M (1)	M (2)	K
DMT330DL	SAE #0	18"	647	571	122	130	15

SAE KUPPLUNG

No	Sae Kupplung	Ausgangskupplung	K	M
No	Sae Kupplung	Ausgangskupplung	Standard	Gummiblocktyp	Zweistufiger Typ	Centa Flexible Type
1	SAE#0	18"	15.7	81	-	130.2
2	SAE#0	14"	25.4	81	-	130.2
3	SAE#1	14"	25.4	81	-	122
