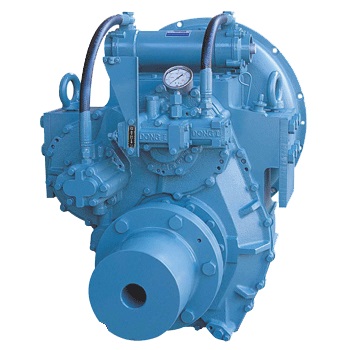

DMT260H

Schiffswendegetriebe mit hydraulisch gesteuerten Mehrscheibenkupplungen.
Grauguss-GehÃ¤use, Varianten mit unterschiedlichem vertikalen Achsversatz und direkter Anflanschung.
Maximaler Drehmoment & Untersetzung in VorwÃ¤rtsgang und Ruekwaertsgang gleichermaÃŸen.
Wartungsfreundlich & robuste Konstruktion.
Praezisionsverzahnung fuer Langlebigkeit und ruhiger Laufkultur.
Notlaufeigenschaft Go Home Funktion.
Verschiedene Betriebsanwendungen fÃ¼r leichte, mittelschwere und schwere Arbeitsschiffahrt und auch Freizeitboote.
Strenge QualitÃ¤tskontrollen nach ISO 9001.

MARINE TRANSMISSION CATALOGUE

DOWNLOADS

Downloads

Dimension (PDF)

Dimension (CAD)

Mass elestic data

MAX HP EINGABE

Modell	Untersetzungsverhältnis	Max. Eingang Drehmoment (Kg,m)	Max. Eingang rpm	Power-rpm		1800 rpm		2100 rpm		2300		Trockengewicht (kg)
Modell	Untersetzungsverhältnis	Max. Eingang Drehmoment (Kg,m)	Max. Eingang rpm	Kw	Hp	Kw	Hp	Kw	Hp	Kw	Hp	Trockengewicht (kg)
DMT260H	2.06	258	2500	0.265	0.355	477	640	557	747	610	818	490
DMT260H	2.50	258	2500	0.265	0.355	477	640	557	747	610	818	490
DMT260H	2.92	258	2500	0.265	0.355	477	640	557	747	610	818	490
DMT260H	3.26	258	2500	0.265	0.355	477	640	557	747	610	818	490

SERIENAUSSTATTUNG

GehÃ¤use SAE #1, und SAE # 0.
Motorangepasste Gummikupplung.
Ã–lkÃ¼hler mit Anode montiert auf Konsole.
Mounting brackets(Plate Type for welding) .
Propeller shaft flange .
Klemmteilen zur Verbindung der Steuerleitung.

OPTIONEN

Ventil-Laufwerk fÃ¼r Navigations bei niedriger Drehzahl.
Elektrische Control Valve.

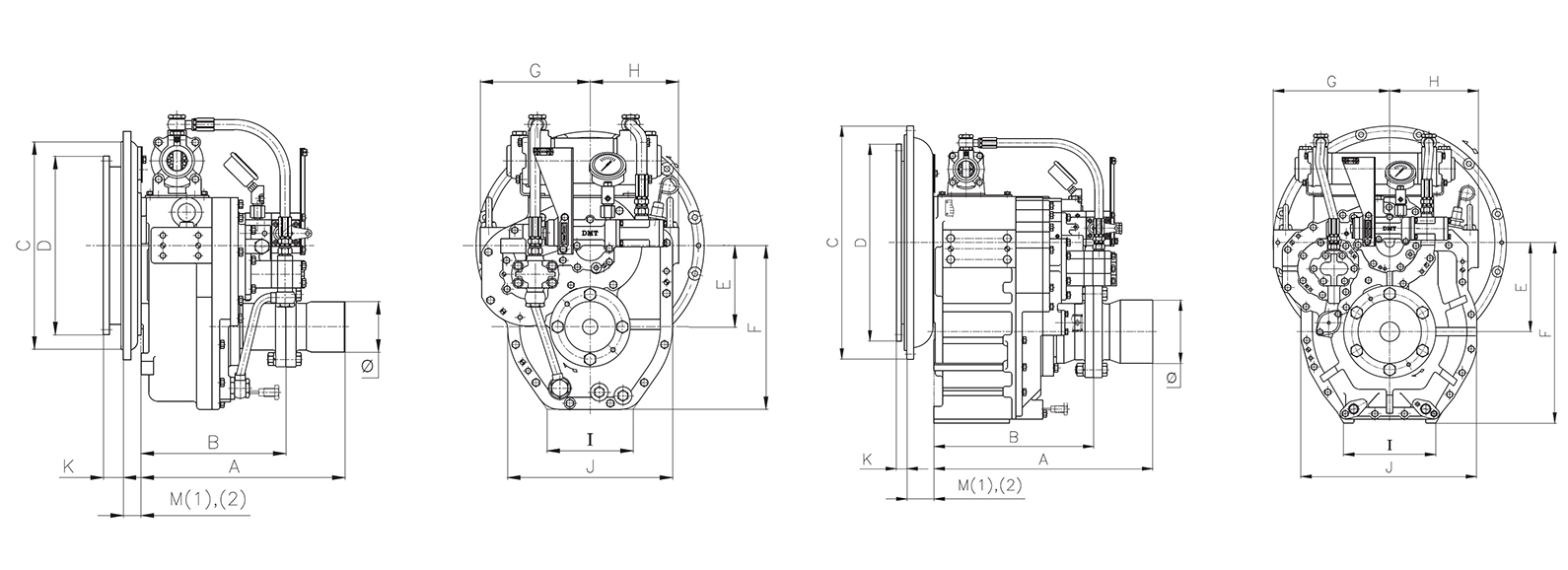

ABMESSUNGEN

Model	A	B	E	F	G	H	I	J	Ø
DMT260H	653	453	254	484	330	235	276	458	190

Model	Housing	Driving ring	C	D	M (1)	M (2)	K
DMT260H	SAE #0	18"	647	571	81	130	15
DMT260H	SAE #0	14"	647	466	81	130	25
DMT260H	SAE #1	14"	511	466	81	122	25

SAE KUPPLUNG

No	Sae Kupplung	Ausgangskupplung	K	M
No	Sae Kupplung	Ausgangskupplung	Standard	Gummiblocktyp	Zweistufiger Typ	Centa Flexible Type
1	SAE#0	18"	15.7	81	-	130.2
2	SAE#0	14"	25.4	81	-	130.2
3	SAE#1	14"	25.4	81	-	122

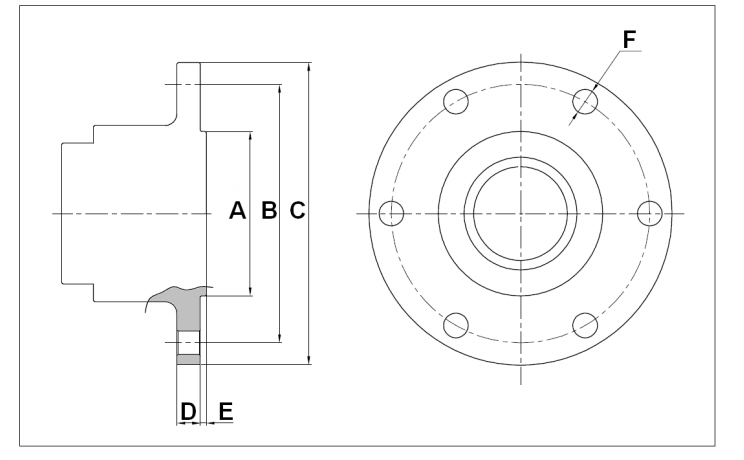

OUTPUT-KUPPLUNG

Model	A	B	C	D	E	F
DMT260H	ф 149.98 -0.02	ф 240	ф 280	22	5	6- ф 21 + 0.03

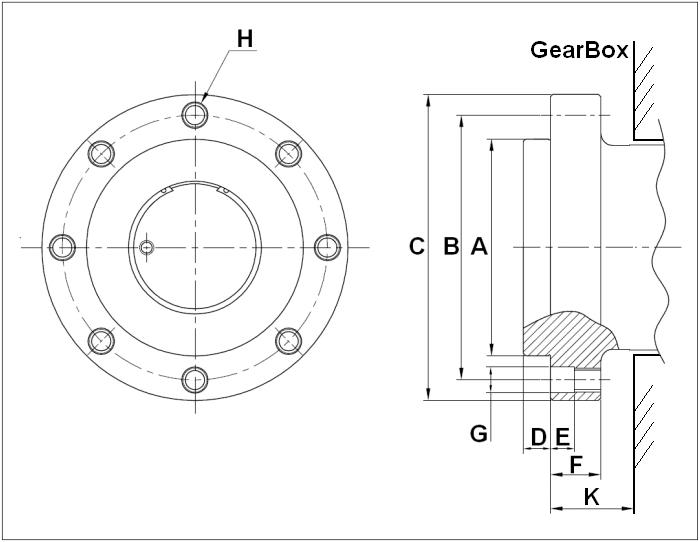

EINGABEKUPPLUNG

Model	A	B	C	D	E	F	G	H	K
DMT260H	ф 129 - 0.02	ф 155	ф 177	10.6	11	25	ф 12.55 +0.03	8 - M12 P1.25	35.5
