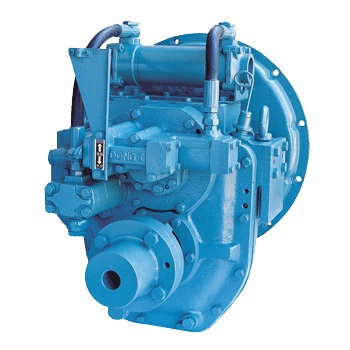

DMT50A

Schiffswendegetriebe mit hydraulisch gesteuerten Mehrscheibenkupplungen.
Grauguss-GehÃ¤use, Varianten mit unterschiedlichem vertikalen Achsversatz und direkter Anflanschung.
Maximaler Drehmoment & Untersetzung in VorwÃ¤rtsgang und Ruekwaertsgang gleichermaÃŸen.
Wartungsfreundlich & robuste Konstruktion.
Praezisionsverzahnung fuer Langlebigkeit und ruhiger Laufkultur.
Notlaufeigenschaft Go Home Funktion.
Verschiedene Betriebsanwendungen fÃ¼r leichte, mittelschwere und schwere Arbeitsschiffahrt und auch Freizeitboote.
Strenge QualitÃ¤tskontrollen nach ISO 9001.

MARINE TRANSMISSION CATALOGUE

DOWNLOADS

Downloads

Dimension (PDF)

Dimension (CAD)

Mass elestic data

MAX HP EINGABE

Modell	Untersetzungsverhältnis	Max. Eingang Drehmoment (Kg,m)	Max. Eingang rpm	Power-rpm		1800 rpm		2100 rpm		2300		Trockengewicht (kg)
Modell	Untersetzungsverhältnis	Max. Eingang Drehmoment (Kg,m)	Max. Eingang rpm	Kw	Hp	Kw	Hp	Kw	Hp	Kw	Hp	Trockengewicht (kg)
DMT50A	1.61	55	3000	0.056	0.075	101	136	118	158	129	173	143
DMT50A	2.06	55	3000	0.056	0.075	101	136	118	158	129	173	143
DMT50A	2.45	55	3000	0.056	0.075	101	136	118	158	129	173	143
DMT50A	2.82	55	3000	0.056	0.075	101	136	118	158	129	173	143
DMT50A	3.12	55	3000	0.056	0.075	101	136	118	158	129	173	143
DMT50A	3.46	55	3000	0.056	0.075	101	136	118	158	129	173	143

SERIENAUSSTATTUNG

GehÃ¤use SAE #3, 2 und SAE # 1.
Motorangepasste Gummikupplung.
Ã–lkÃ¼hler mit Anode montiert auf Konsole.
Mounting brackets(Plate Type for welding) .
Propeller shaft flange .
Klemmteilen zur Verbindung der Steuerleitung.

OPTIONEN

Ventil-Laufwerk fÃ¼r Navigations bei niedriger Drehzahl
Elektrische Control Valve.

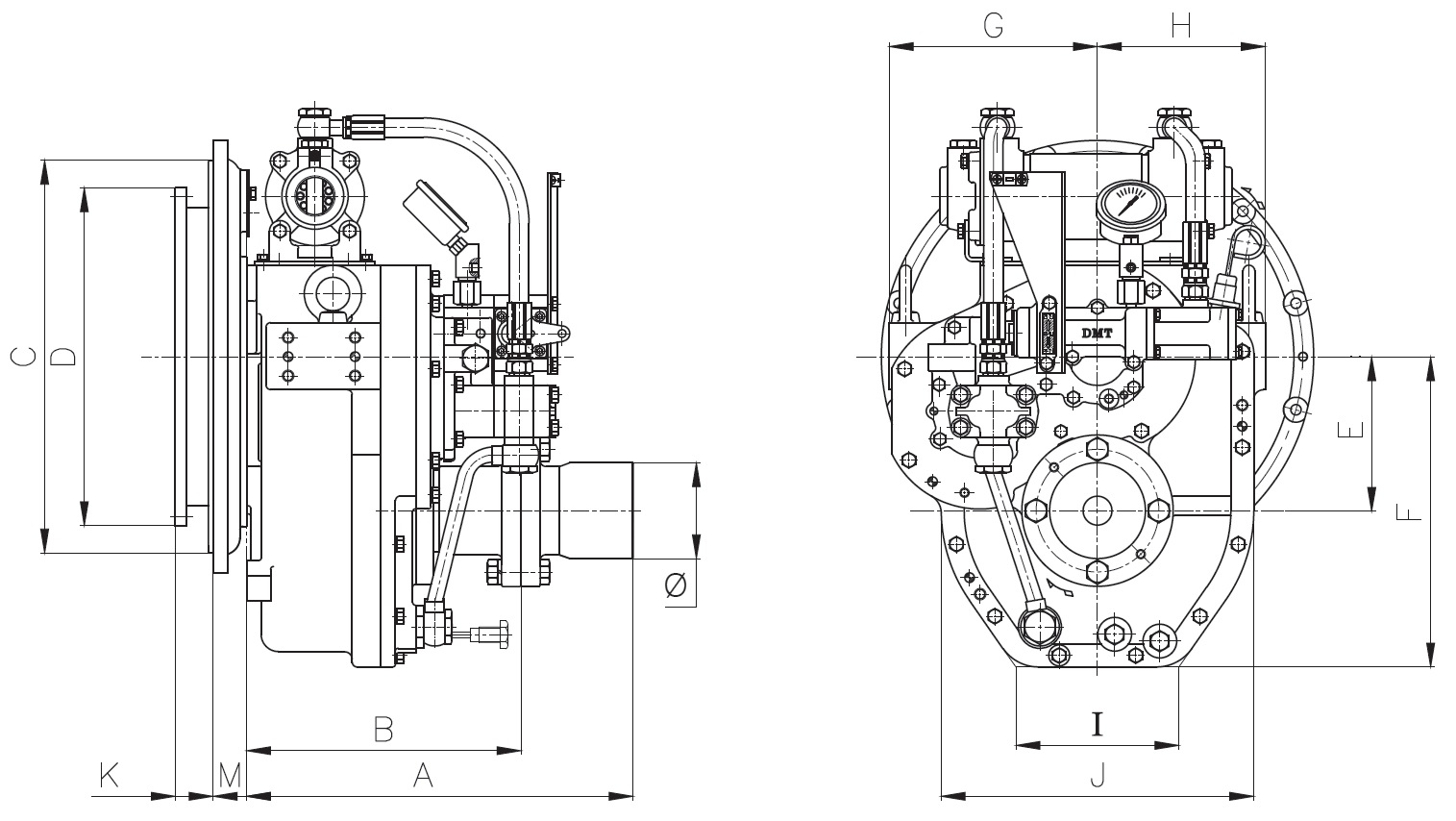

ABMESSUNGEN

Model	A	B	E	F	G	H	I	J	Ø
DMT50A	403	286	160	323	217	175	170	326	100

Model	Housing	Driving ring	C	D	M (1)	M (2)	K
DMT50A	SAE#1	14"	511	466	75	-	25
DMT50A	SAE#2	11.5"	447	325	35	-	39
DMT50A	SAE#3	11.5"	409	325	35	-	39
DMT50A	SAE#4	10"	361	314	50	-	53

SAE KUPPLUNG

No	Sae Kupplung	Ausgangskupplung	K	M
No	Sae Kupplung	Ausgangskupplung	Standard	Gummiblocktyp	Zweistufiger Typ	Centa Flexible Type
1	SAE#1	14"	25.4	-	75	-
2	SAE#2	11.5"	39.6	-	35	-
3	SAE#3	11.5"	39.6	-	35	-
4	SAE#4	10"	53.8	50	-	-

OUTPUT-KUPPLUNG

Model	A	B	C	D	E	F
DMT50A	ф 100 + 0.03	ф 128	ф 158	20	-5	4- ф 16 + 0.1

EINGABEKUPPLUNG

Model	A	B	C	D	E	F	G	H	K
DMT50A	ф 75 -0.02	ф 100	ф 118	5	10	20	ф 10.9 +0.03	6 - M10 P1.25	30
