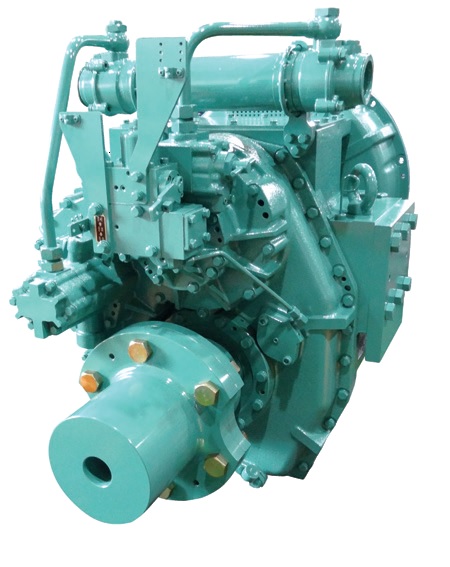

DMT430H

Schiffswendegetriebe mit hydraulisch gesteuerten Mehrscheibenkupplungen.
Grauguss-GehÃ¤use, Varianten mit unterschiedlichem vertikalen Achsversatz und direkter Anflanschung.
Maximaler Drehmoment & Untersetzung in VorwÃ¤rtsgang und Ruekwaertsgang gleichermaÃŸen.
Wartungsfreundlich & robuste Konstruktion.
Praezisionsverzahnung fuer Langlebigkeit und ruhiger Laufkultur.
Notlaufeigenschaft Go Home Funktion.
Verschiedene Betriebsanwendungen fÃ¼r leichte, mittelschwere und schwere Arbeitsschiffahrt und auch Freizeitboote.
Strenge QualitÃ¤tskontrollen nach ISO 9001.

MARINE TRANSMISSION CATALOGUE

DOWNLOADS

Downloads

Dimension (PDF)

Dimension (CAD)

Mass elestic data

MAX HP EINGABE

Modell	Untersetzungsverhältnis	Max. Eingang Drehmoment (Kg,m)	Max. Eingang rpm	Power-rpm		1800 rpm		2100 rpm		2300		Trockengewicht (kg)
Modell	Untersetzungsverhältnis	Max. Eingang Drehmoment (Kg,m)	Max. Eingang rpm	Kw	Hp	Kw	Hp	Kw	Hp	Kw	Hp	Trockengewicht (kg)
DMT430H	2.05	453	2300	0.465	0.623	837	1123	977	1310	1070	1435	694
DMT430H	2.43	453	2300	0.465	0.623	837	1123	977	1310	1070	1435	694
DMT430H	2.93	453	2300	0.465	0.623	837	1123	977	1310	1070	1435	694
DMT430H	3.23	430	2300	0.442	0.592	795	1066	927	1243	1016	1363	694
DMT430H	3.40	408	2300	0.419	0.562	754	1011	880	1180	964	1293	694

SERIENAUSSTATTUNG

GehÃ¤use SAE #0, und SAE # 1.
Motorangepasste Gummikupplung.
Ã–lkÃ¼hler mit Anode montiert auf Konsole.
Mounting brackets(Plate Type for welding) .
Propeller shaft flange .
Klemmteilen zur Verbindung der Steuerleitung.

OPTIONEN

Ventil-Laufwerk fÃ¼r Navigations bei niedriger Drehzahl.
Elektrische Control Valve.

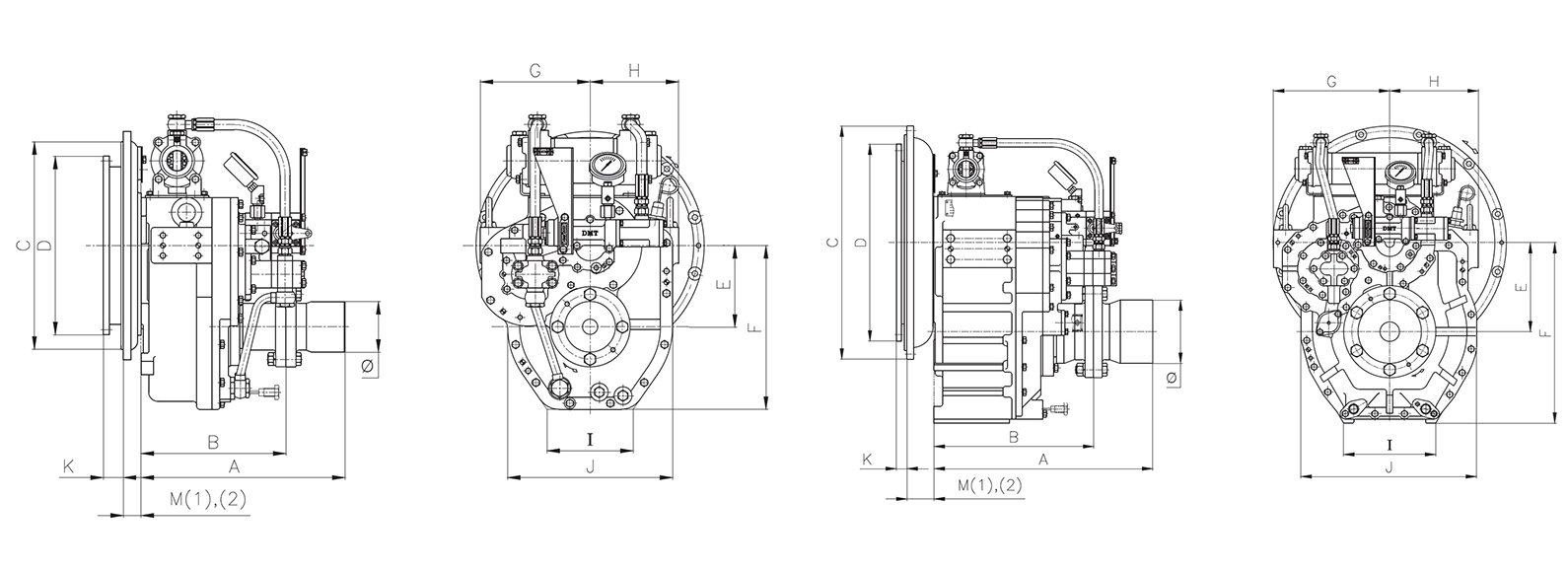

ABMESSUNGEN

Model	A	B	E	F	G	H	I	J	Ø
DMT430H	720	520	285	562	375	281	333	525	185

Model	Housing	Driving ring	C	D	M (1)	M (2)	K
DMT430H	SAE #0	18"	647	571	-	130	15
DMT430H	SAE #1	14"	511	466	-	122	25

SAE KUPPLUNG

No	Sae Kupplung	Ausgangskupplung	K	M
No	Sae Kupplung	Ausgangskupplung	Standard	Gummiblocktyp	Zweistufiger Typ	Centa Flexible Type
1	SAE#0	18"	15.7	-	-	130.2
2	SAE#1	14"	25.4	-	-	122

OUTPUT-KUPPLUNG

Model	A	B	C	D	E	F
DMT430H	ф 179.98 -0.02	ф 240	ф 285	25	5	6- ф 25 + 0.03

EINGABEKUPPLUNG

Model	A	B	C	D	E	F	G	H	K
DMT430H	ф 129 - 0.02	ф 155	ф 177	7	11	25	ф 16 +0.02	8 - M14 P1.5	35.7
